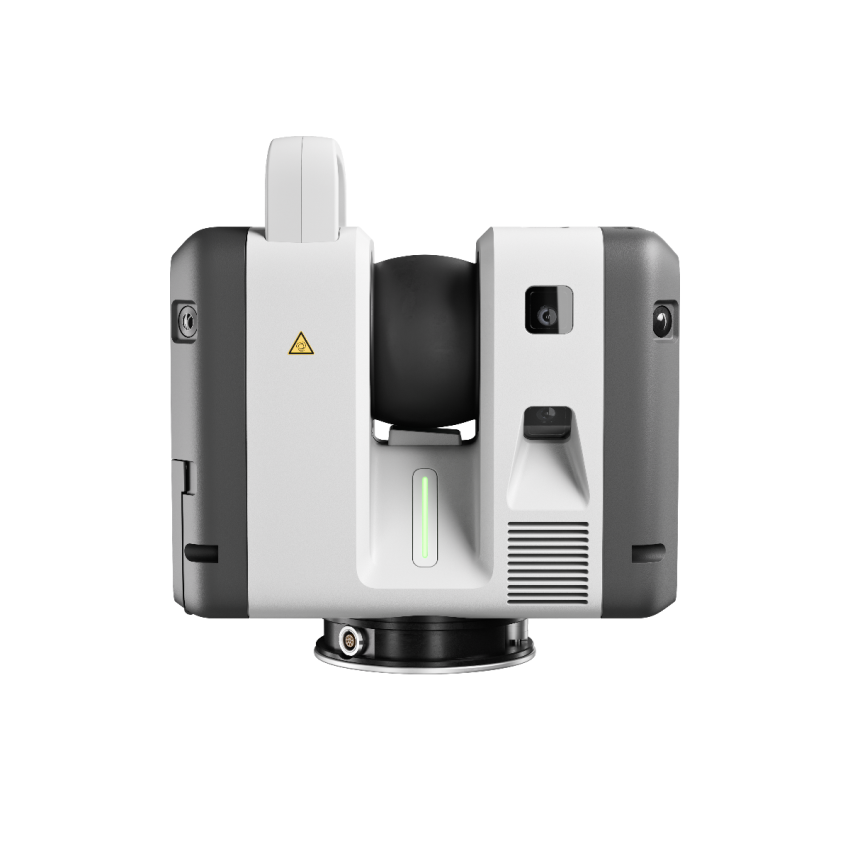

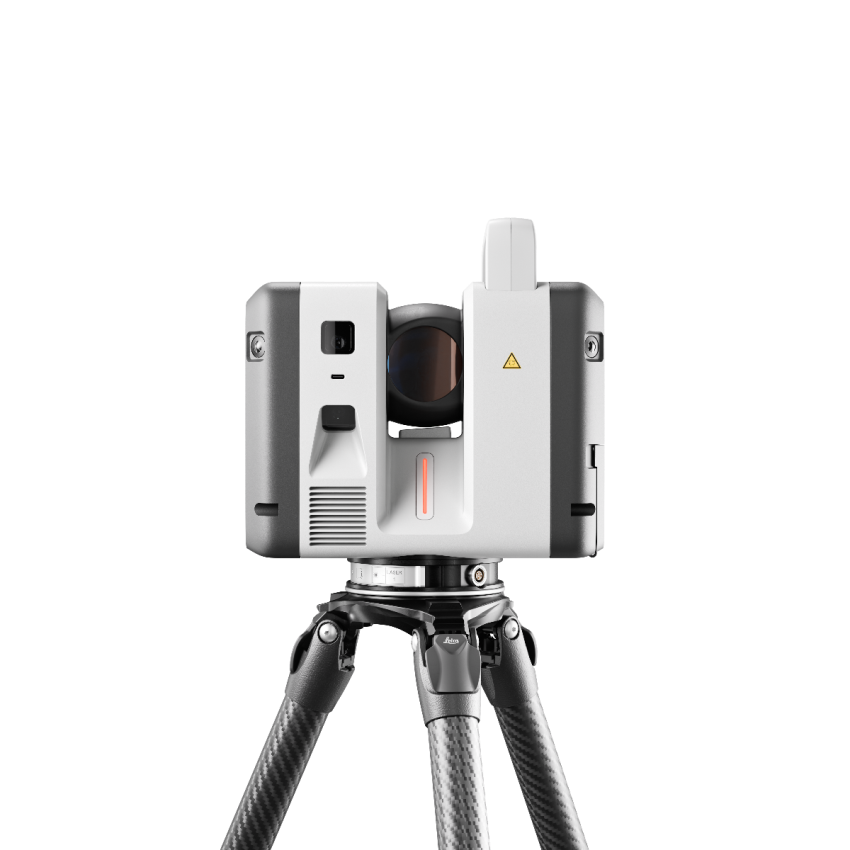

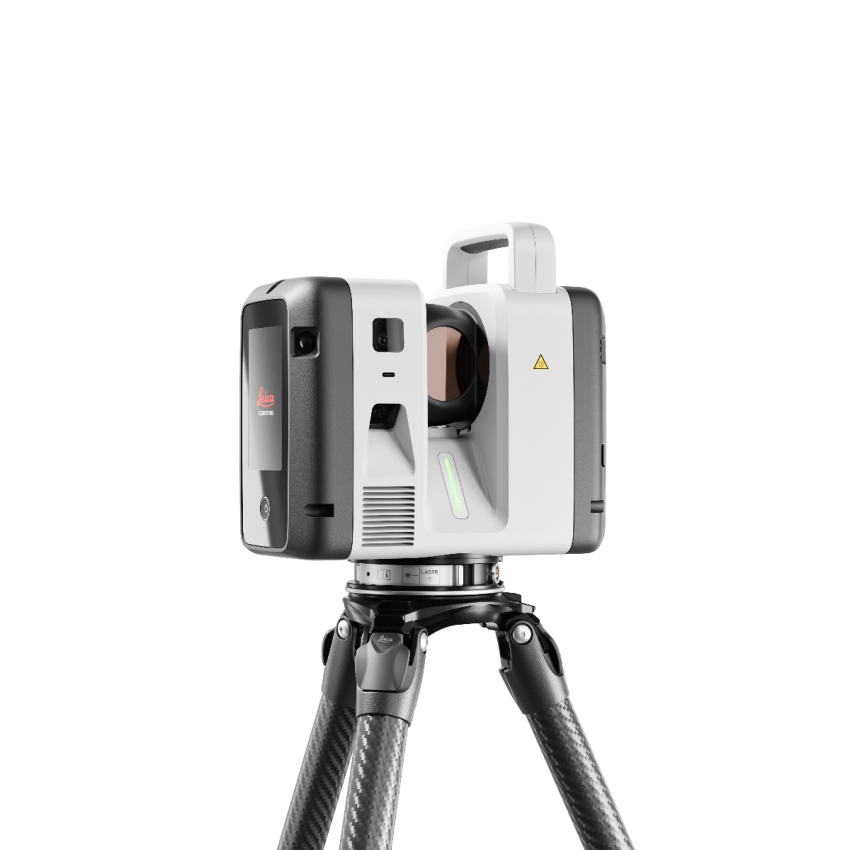

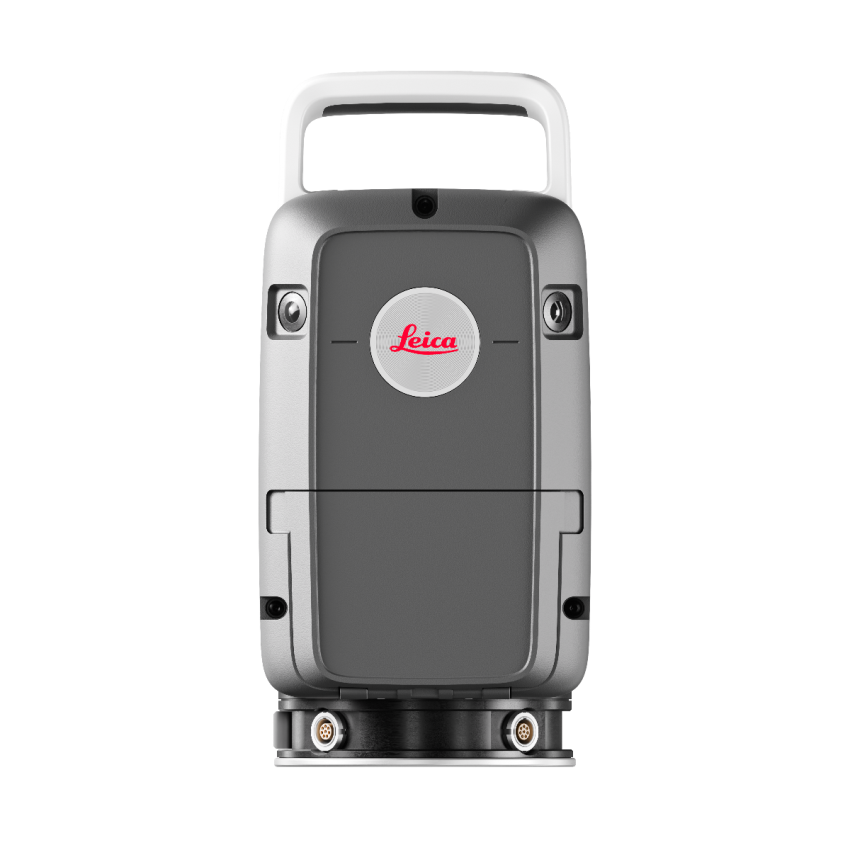

Leica RTC700 laserscanner

De Leica RTC700 is het meest geavanceerde model binnen de nieuwe RTC-serie en is in het bijzonder ontwikkeld voor professionele landmeetkundige toepassingen. Waar de RTC300 en RTC500 breder inzetbaar zijn binnen bouw en reality capture, richt de RTC700 zich sterker op projecten waarbij een hoge meetnauwkeurigheid, een groot bereik en een efficiënte koppeling met klassieke landmeetkundige technieken essentieel zijn.

De scanner wordt gebruikt om terreinen, infrastructuur, gebouwen en complexe constructies zeer nauwkeurig in 3D vast te leggen. Tijdens het scannen worden grote hoeveelheden meetpunten verzameld die samen een gedetailleerde puntenwolk vormen. Deze puntenwolk kan vervolgens worden gebruikt voor onder andere topografische opmetingen, as-builtmetingen, terreinmodellen, volumeberekeningen, deformatiemetingen, infrastructuurwerken en de opmaak van nauwkeurige 2D- en 3D-plannen.

Wat de RTC700 vooral interessant maakt voor landmeters, is dat hij is voorzien van functies en hulpmiddelen die aansluiten bij een klassieke landmeetkundige workflow. Zo kan de scanner worden geïntegreerd in een gegeorefereerd meetnet en kunnen scans gekoppeld worden aan gekende coördinaten. Hierdoor kunnen de 3D-scangegevens rechtstreeks worden gecombineerd met andere meetgegevens, bijvoorbeeld afkomstig van een total station, GNSS-ontvanger of bestaande referentiepunten op het terrein.

Daarnaast zijn er binnen de workflow typische landmeetkundige hulpmiddelen voorzien voor het registreren en controleren van scanposities. Denk hierbij aan het werken met targets, controlepunten en referentiepunten om verschillende scans correct met elkaar te verbinden en de nauwkeurigheid van het volledige project te bewaken. Dit is vooral belangrijk bij grotere terreinen of infrastructuurprojecten, waar meerdere scanopstellingen nodig zijn en alle gegevens binnen één betrouwbaar coördinatenstelsel moeten worden samengebracht. in hoge dichtheid vastleggen.

technische specificaties van de Leica RTC700 laserscanner :



Type scanner Terrestrische 3D-laserscanner
Meettechniek High-speed, high-dynamic Time-of-Flight met Waveform Digitising (WFD)
Minimaal bereik 0,5 m
Maximaal bereik 270 m
Scansnelheid Tot 2.000.000 punten/sec
Resoluties op 10 m 1,6 / 3 / 6 / 12 / 25 mm
Gebiedscan 0,8 mm @ 10 m
3D-puntnauwkeurigheid 1,5 mm @ 10 m, 3,8 mm @ 50 m
Bereiknauwkeurigheid 1,2 mm + 10 ppm
Afstandsruis 0,2 mm @ 10 m; 0,4 mm @ 50 m
Hoeknauwkeurigheid 10″
Gezichtsveld 360° horizontaal × 300° verticaal
Lasergolflengte 1550 nm, onzichtbaar
Laserklasse Klasse 1 volgens IEC 60825-1
Camera 72 MP camerasysteem met 6 camera’s
HDR-data 432 MP
Gekalibreerd sferisch beeld 174 MP, 360° × 300°
HDR-opnametijd Ca. 30 seconden
Volledige scan + HDR < 1 min 40 sec bij 6 mm @ 10 m
VIS Visual Inertial System voor realtime positiebepaling en automatische registratie
Tiltcompensatie IMU-gebaseerd met automatische zelfkalibratie
Tilt-nauwkeurigheid 3″ bij ±10°; 1′ bij overige hellingen
Extra sensoren GNSS en schoksensor
Interne opslag 512 GB SSD
Dataoverdracht USB-C, USB 3.2 Gen 2
Wi-Fi 802.11 a/b/g/n/ac/ax, 2,4 en 5 GHz
Display 4,3″ capacitief touchscreen, 480 × 800
Mobiele software Leica Cyclone FIELD 360, iOS/Android
Cloud Livelink via Cyclone FIELD 360 en Hexagon GeoCloud
Automatische zelfkalibratie Ja
Gewicht 5,5 kg, zonder batterijen
Afmetingen 121 × 240 × 254 mm
Batterijen 2 × Leica GEB361 Li-ion
Gebruiksduur Doorgaans tot 4 uur
Bedrijfstemperatuur −20 °C tot +50 °C
Opslagtemperatuur −40 °C tot +70 °C
Beschermingsklasse IP55
Luchtvochtigheid Tot 95%, niet-condenserend
